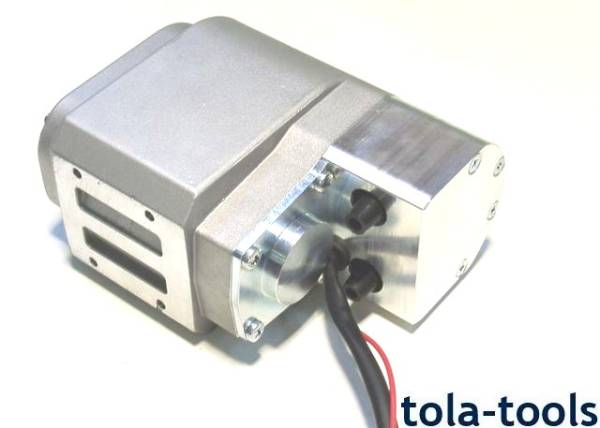

Lichtmagnet-Zündanlage von VAPE für V-Motoren 42°

Lichtmagnetzünder mit elektronischer Zündverstellung zum Ersatz eines Magnetzünders der Typen Lucas MO1, Miller, Splitdorf oder ähnlichen, für 2 Zylinder V-Motoren mit 42 Grad Zylinderabstand.

Wesentliche Eigenschaften:

100% neues Material, keine Altgeräteabgabe notwendig
originale Abmessungen (Standard-Achshöhe 38 mm)
elektronische Hochenergie-Kondensatorzündung mit digitaler Zündzeitpunktverstellung
12V/60W Lichtleistung (zusätzlich zur Zündleistung)
Regler und Doppelzündspule im Gerät integriert. Steuereinheit für automatische Zündverstellung (im Lieferumfang) muss aber außerhalb separat montiert werden
Arbeitsdrehzahl: 100 bis 4.000 U/min
funktioniert in beide Drehrichtungen
Wellenkonus 5°42´38´´ (1:5)
massives Gehäuse aus Druckguss, Abmessungen hier
Achshöhe 44,6mm (Lucas, Splitdorf) mit Adapterplatte erreichbar

Optionen:

Mit automatischer Zündverstellung oder durch Hand ausgelöster elektronischer Verstellung lieferbar (siehe Anleitung)
mögliche Achshöhe: 38 mm (Standard, wie Bosch), 44.6 mm (Lucas), 35 mm (Miller)

Elektrische Daten:

Hochenergiezündung über Kondensator-Doppelzündspule (bitte beachten Sie einige Besonderheiten dieser Spule)
In Standardversion digitale, in Abhängigkeit von Motordrehzahl automatisch verstellende Steuereinheit mit per Schalter wählbaren Zündverlaufskurven von entweder 20° oder 16° Verstellwinkel an der Magnetzünderwelle (das sind 40° bzw. 32° Kurbelwellenwinkel) Graphische Darstellung siehe hier
Zündzeitpunkt kann zudem nach Einbau und fester Verbindung mit Kette oder Zahnradtrieb ca. 10 Grad durch Verdrehen des Sensors verändert werden
Ausgangsspannung 12V, Lichtleistung 60W geregelte Gleichspannung. Bereits bei 1.000 U/Min 35W (Diagramm)
Kann ohne Batterie betrieben werden, bedarf aber in diesem Falle der zusätzlichen Verwendung eines hochkapazitiven Kondensators um eine normale Reglerfunktion zu erreichen

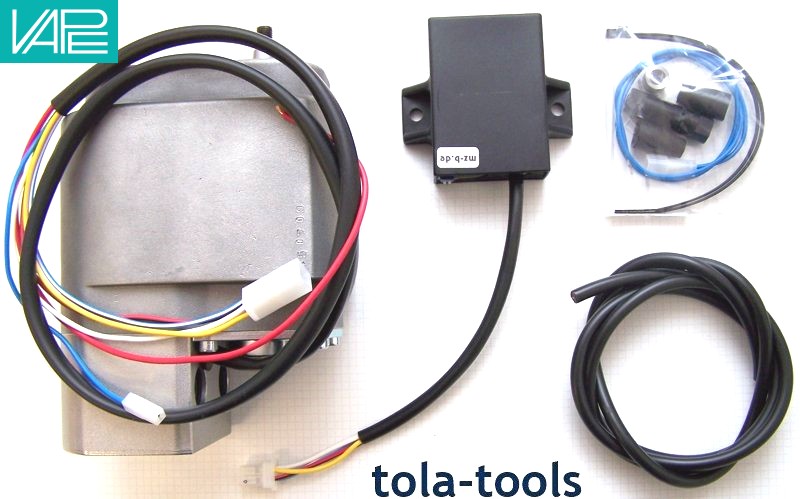

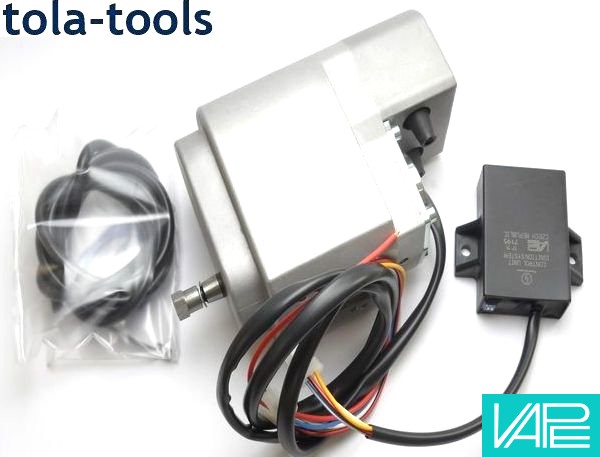

Lieferumfang: Zünder mit automatischer Zündverstellung, Einbauanleitung

VAPE Zündanlagen für Motorräder
Ein Produkt der Firma VAPE/Powerdynamo

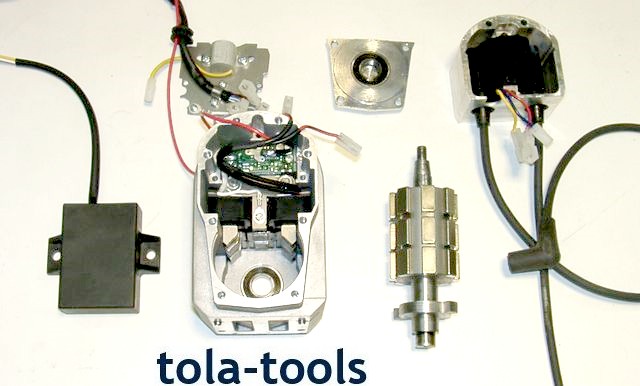

(Abb. ähnlich, Einbauvorschläge)
