AJS 7R - VAPE Lichtmagnetzünder

Lichtmagnet-Zündanlage von VAPE für AJS 7R mit Lucas Zündung

Lichtmagnetzünder mit digitaler Zündverstellung zum Ersatz für alte Lucas-Lichtmagnetzünder MO1, z.B. für AJS 7R

Wesentliche Eigenschaften:

• 100% neues Material, keine Altgeräteabgabe notwendig
• Optik wie Bosch Magnetzünder, in Bauhöhe und Lage der Befestigungslöcher wie Lucas (Achshöhe 44,6 mm mit optionaler Adapter Platte)
• elektronische Hochenergie-Kondensatorzündung mit digitaler Zündzeitpunktverstellung
• 12V/60W Lichtleistung (zusätzlich zur Zündleistung)
• Regler und Zündspule im Gerät integriert. Inkl. Steuereinheit für Zündverstellung, muss aber extern montiert werden
• für Rechts- und für Linkslauf geeignet
• Arbeitsdrehzahl: 100 bis 4.000 U/min

• solides Alu-Gußgehäuse
• Adapterplatte mit 4  Gewindelöchern M8 für Dübel
• Abmessungen siehe Zeichnung hier
• Gewicht ca. 5 kg
• auswechselbare, aufschraubare Zündkabel
• fest angebrachtes schwarzes Kabelbündel von 1 Meter Länge zum Anschluß der Steuereinheit sowie dem Plusausgang
• digitale automatisch verstellende Steuereinheit als externes Gerät in schwarzem Gehäuse von 55x73x28 mm Größe
• manuell zu verstellende Steuereinheit optional erhältlich (siehe Zubehör)

Elektrische Daten:

• Hochenergiezündung über Kondensator-Zündspule (bitte beachten Sie einige Besonderheiten dieser Spule)
• In Standardversion digitale, in Abhängigkeit von Motordrehzahl automatisch verstellende Steuereinheit mit per Schalter wählbaren Zündverlaufskurven von entweder 20° oder 16° Verstellwinkel an der Magnetzünderwelle (das sind 40° bzw. 32° Kurbelwellenwinkel) Graphische Darstellung siehe hier
• Zündzeitpunkt kann zudem nach Einbau und fester Verbindung mit Kette oder Zahnradtrieb ca. 10 Grad durch Verdrehen des Sensors verändert werden
• Ausgangsspannung 12V, Lichtleistung 60W geregelte Gleichspannung. Bereits bei 1.000 U/Min 35W (Diagramm)
• Kann ohne Batterie betrieben werden, bedarf aber in diesem Falle der zusätzlichen Verwendung eines hochkapazitiven Kondensators um eine normale Reglerfunktion zu erreichen

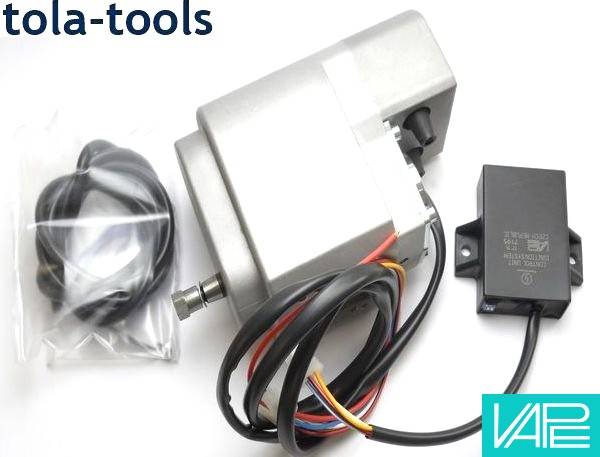

Lieferumfang: Zünder mit automatischer Zündverstellung, Einbauanleitung

Ein Produkt der Firma VAPE/Powerdynamo

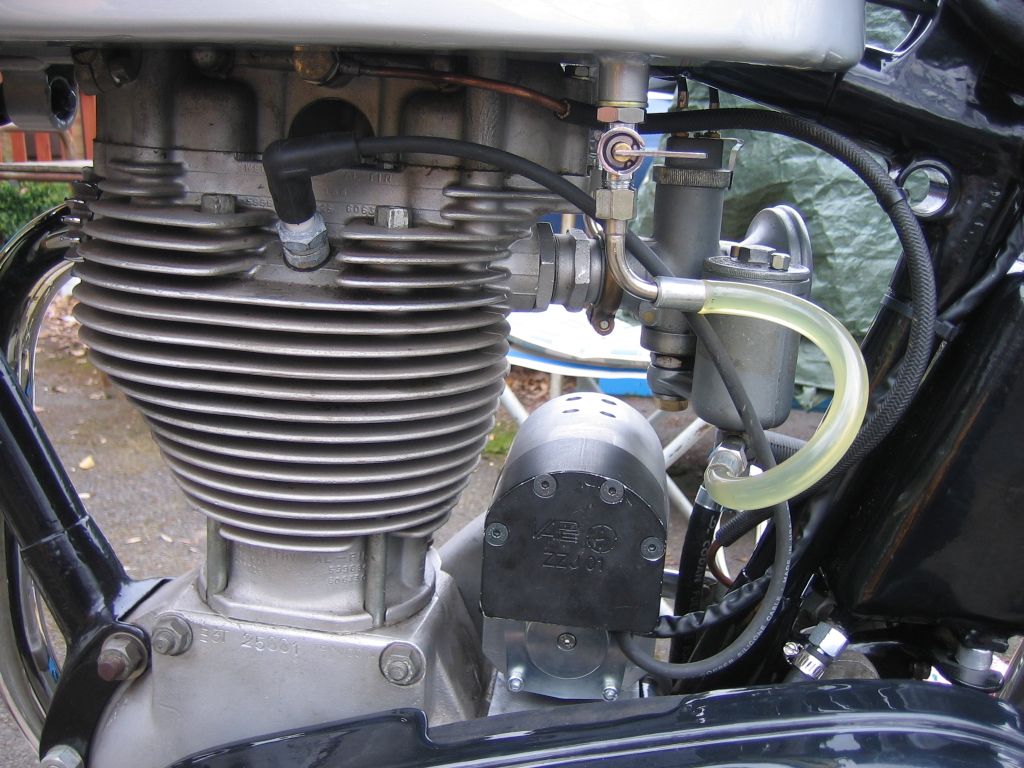

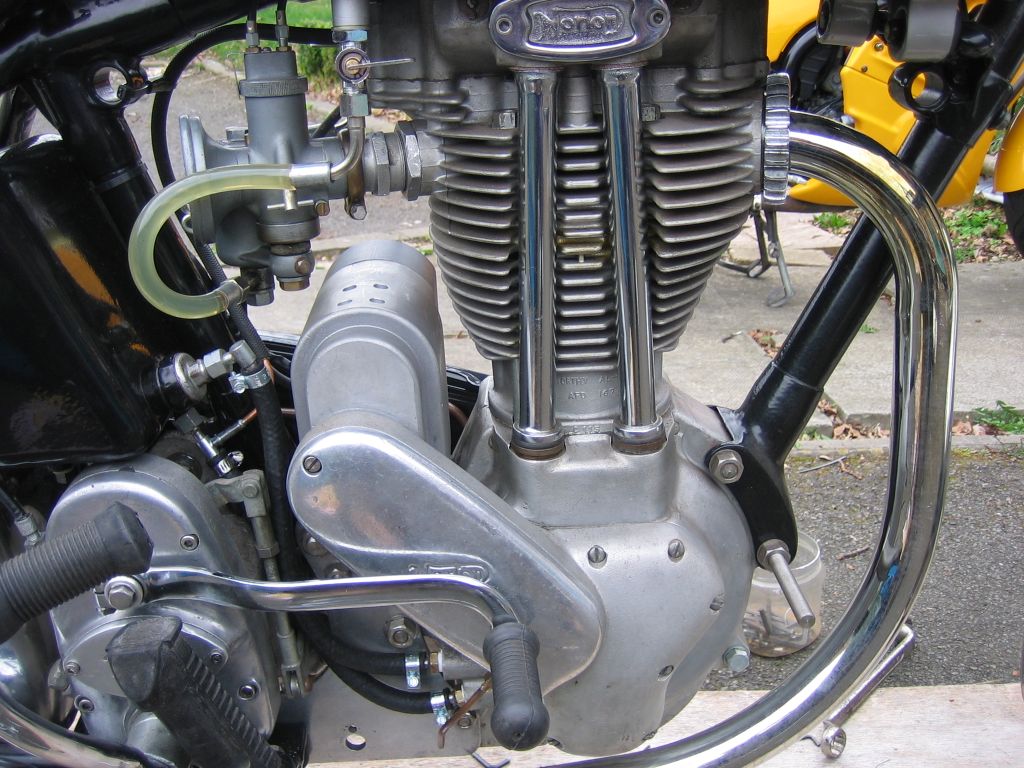

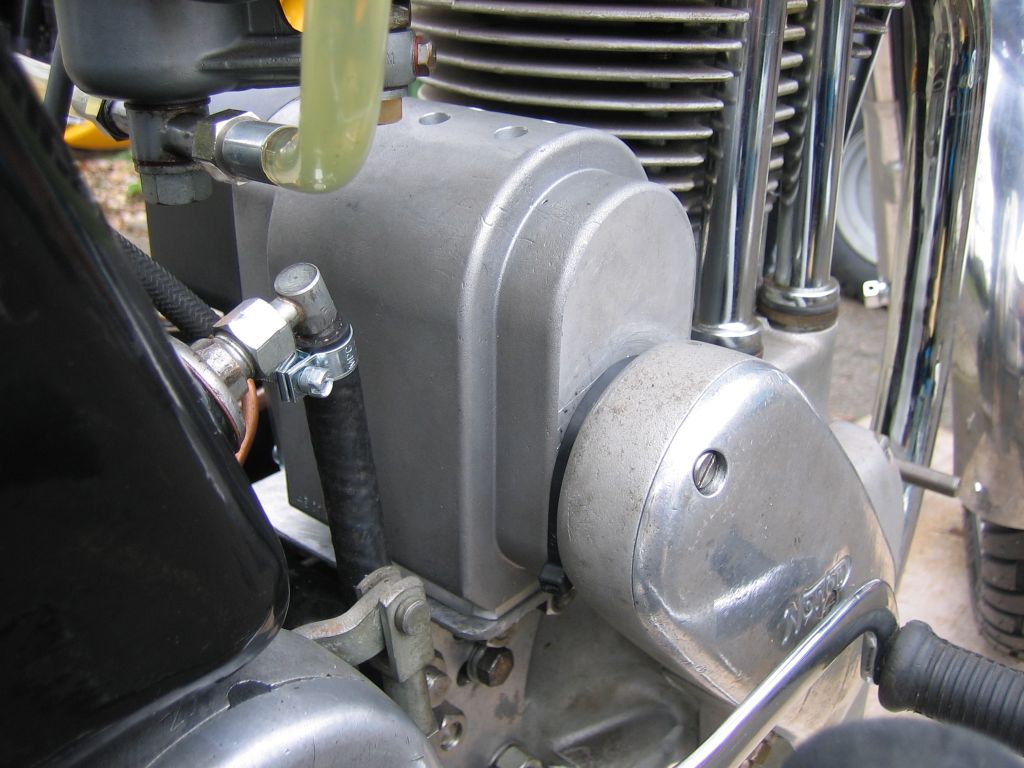

(Abb. ähnlich, Einbauvorschläge)
